一、核心概念:什么是爬架網?
爬架網,官方術語為附著式升降腳手架,是一種搭設一定高度并附著于工程結構上,依靠自身的升降設備和裝置,可隨工程結構逐層爬升或下降,具有防傾覆、防墜落裝置的外腳手架。

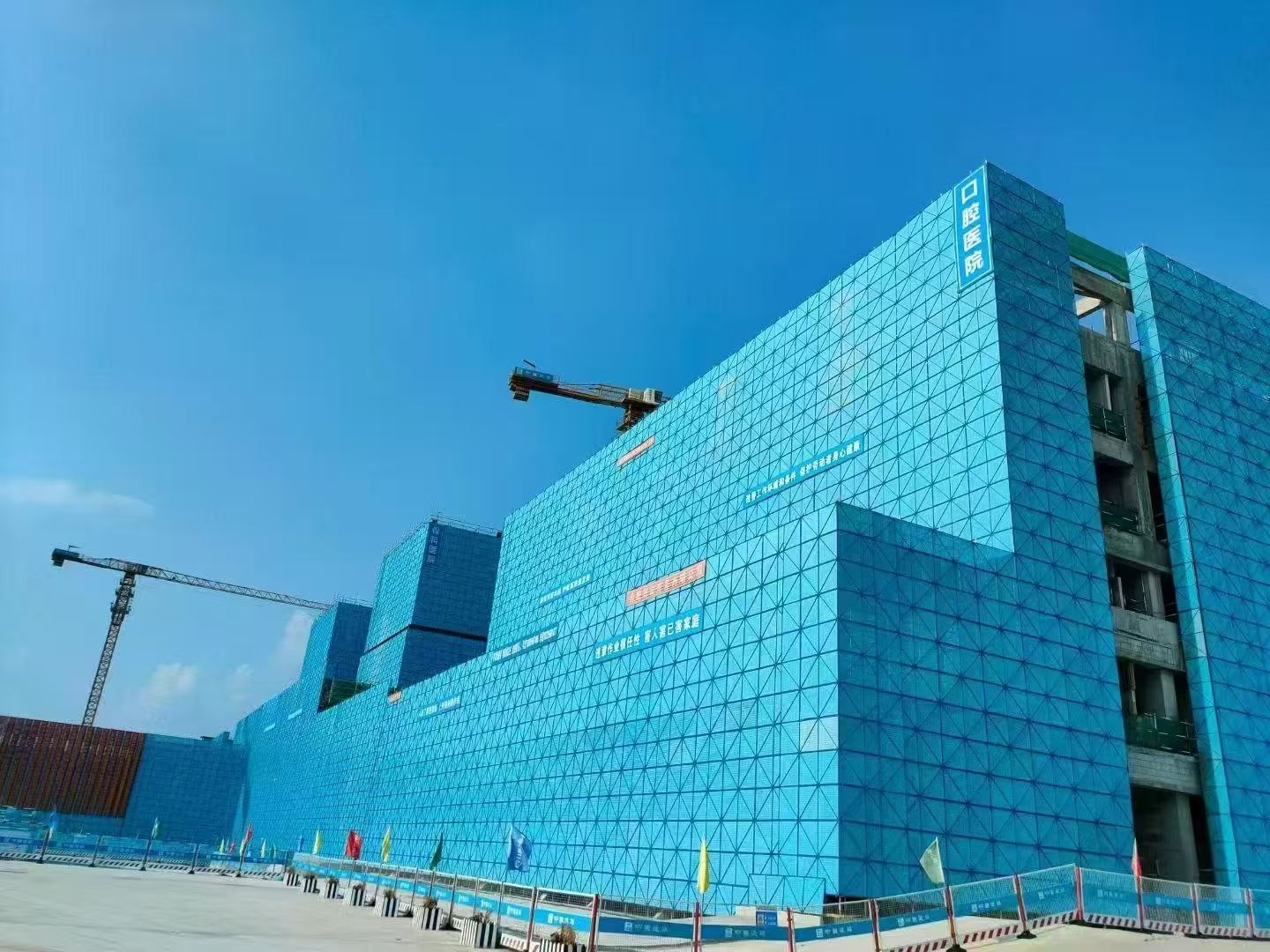

通俗理解: 它是一種“會爬樓的智能腳手架”,將傳統腳手架變成了一個可以整體升降的、封閉的“金屬盒子”,將高層建筑包裹起來進行施工。
二、爬架網的系統構成(核心部件)
一個完整的爬架系統主要由以下幾部分組成:
架體結構:
主框架: 承載重量的核心骨架,通常由型鋼焊接而成,是腳手板安裝的基礎。
水平支承桁架: 連接各榀主框架,保證架體整體穩定性的水平結構。
附著支承系統:
附墻支座: 通過預埋件或螺栓牢固地連接在建筑結構的梁、板、柱上,是架體的“根”。它承受并傳遞架體的荷載。
導向防傾裝置: 確保架體在升降過程中不會內外傾斜。
動力升降系統:
電動葫蘆/液壓頂升系統: 提供升降動力的設備。目前電動葫蘆最為常見,采用計算機控制,實現多點同步升降。
升降支座: 與動力設備連接,帶動架體運動的部件。
安全防護系統(最關鍵的部分):
防墜落裝置: 核心安全鎖。當升降過程中出現速度異常(如葫蘆鏈條斷裂)時,能瞬間鎖死在導軌上,防止架體墜落。

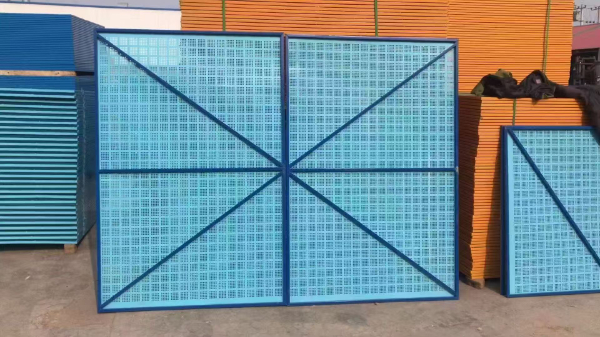

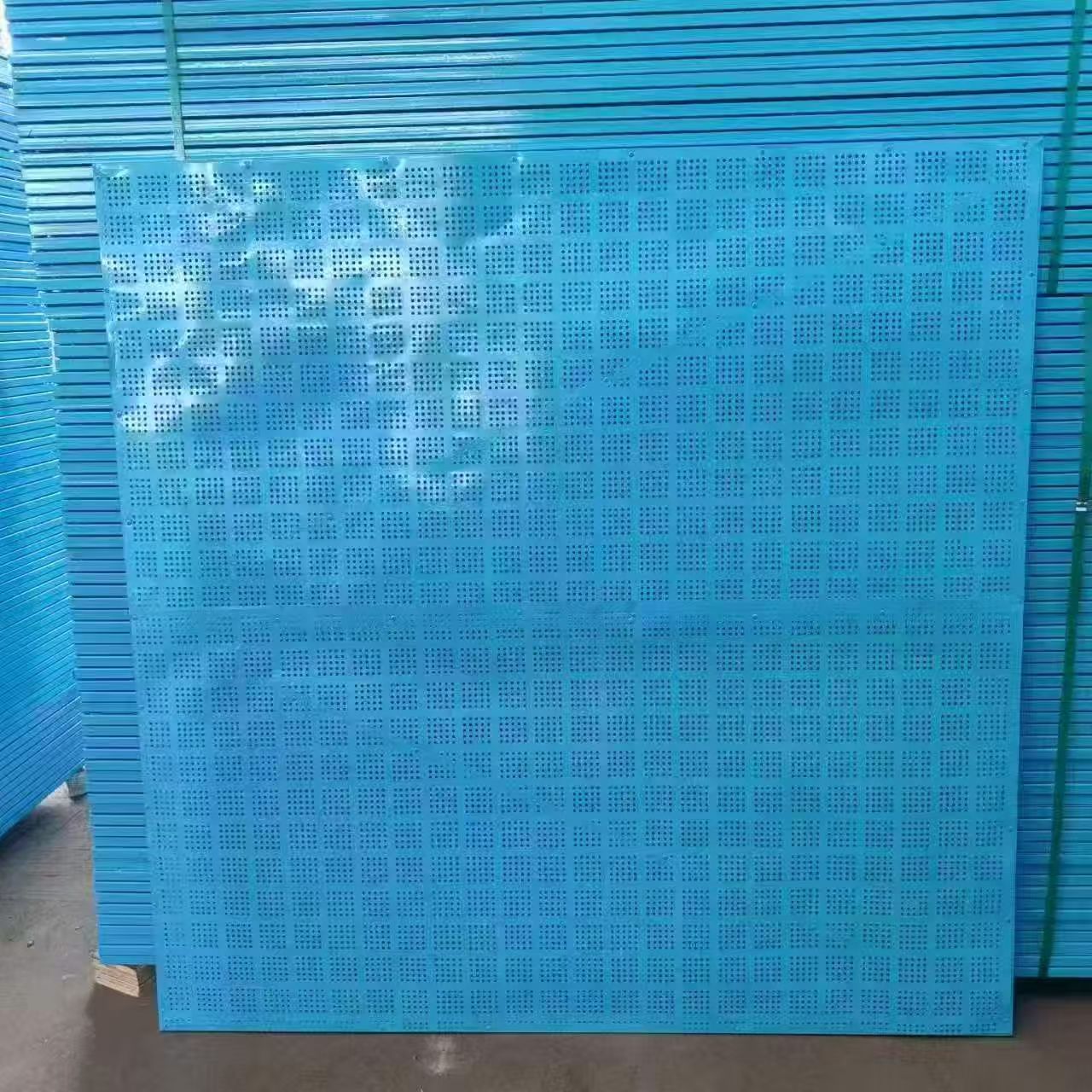

防護網片: 即我們最直觀看到的“網”,通常為沖孔鋼板網,強度高、防火、耐用,能有效防止人員墜落和物料掉落。
層間踏板: 架體內部鋪設的鋼板,為工人提供作業平臺。
三、爬架網的工作原理(爬升流程)
爬架并非持續運動,而是“爬升一層,施工三層”的循環作業。其工作流程如下圖所示,清晰展示了從準備到提升完成的每一步:
flowchart TD A[混凝土澆筑完成<br>達到強度] --> B[安裝附墻支座<br>與導向裝置] B --> C[解除底層約束<br>清理障礙物] C --> D[操作人員就位
<br>檢查并啟動控制系統] D --> E{同步提升作業<br>專人監控} E -- 完成一個樓層高度 --> F[提升到位<br>立即復位復位承重支頂器] F -->
G[關閉電源<br>進行使用狀態驗收] G --> H[后續樓層結構施工<br>(綁筋、支模、澆注)] H -- 上一層混凝土完成 --> A
四、爬架網的突出優點
超高性能:
安全性極高: 全鋼封閉結構,從根本上杜絕了高空墜落和物體打擊風險。多重防墜裝置提供了冗余保護。
大幅節約成本: 材料損耗極低(無需重復搭拆),人工成本大大減少(提升過程僅需幾人操作),周轉次數多,長期經濟效益顯著。
提升施工效率: 爬升速度快(約2-3小時/層),不占用塔吊,極大縮短工期。
文明環保:
形象美觀: 使施工現場整潔規范,提升企業形象。
綠色施工: 減少建筑垃圾、噪音和粉塵,符合環保要求。
五、爬架網的局限性(適用條件)
爬架網雖好,但并非萬能,有其特定的適用條件:
建筑結構要求: 最適合平面規則、立面變化小的高層、超高層建筑(如住宅樓、辦公樓)。對于異形曲線、懸挑結構復雜或層高變化過大的建筑,
適應性較差,可能無法使用或成本激增。
初始投資大: 一次性采購或租賃投入成本遠高于傳統腳手架。
專業技術要求: 需要專業隊伍進行設計、安裝、升降和拆除,對管理人員和操作工人的技術要求高。
六、爬架網 vs. 傳統鋼管腳手架 對比表
特性爬架網(附著式升降腳手架)傳統鋼管腳手架安全性極高,全封閉,多重防墜相對較低,依賴搭設質量和安全網經濟性前期投入大,長期綜合成本低(可周轉)前期投入小,
長期綜合成本高(損耗大、人工貴)施工效率高,自動爬升,不占塔吊低,搭拆耗時耗力,占用塔吊適用高度高層、超高層優勢明顯各種高度均適用文明
施工好,美觀、環保較差,現場雜亂
總結
爬架網是現代建筑施工技術邁向工業化、智能化的重要標志。它通過集成化設計和智能控制,實現了高空作業腳手架的“革命”,在安全、效率和經濟性上為高層建筑項目帶來了巨大價值。然而,
其應用也需結合項目的具體結構形式和經濟性進行綜合考量。
